Маркировка шин заземления

В соответствии с ГОСТ необходимо маркировать элементы заземления электрооборудования чередованием желтых и зеленых полос

Самоклеящиеся ленты для маркировки заземления ТАРГИС

Ленты изготовлены из качественных и долговечных материалов, обеспечивающих высокую стойкость к агрессивным воздействиям производственной среды

Пример маркировки сварочных наплывов

По сравнению с маркировкой краской — ленты выглядят аккуратно, отлично огибают сварочные швы, долговечны и значительно экономят время при нанесении Ленты ТАРГИС прочно приклеиваются к сложным рельефным и шероховатым поверхностям и выполняются в строгом соответствии с ГОСТ Маркировка выполняется в виде диагональных, поперечных и продольных полос, несущих одинаковую смысловую информацию

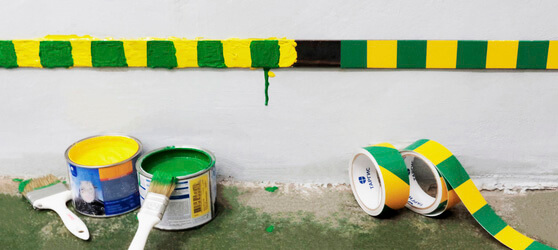

Сравнение маркировки краской и самоклеящимися лентами

Артикулы для заказа лент заземления (рулон 16,5 м)

Наименование / Ширина		25 мм	40 мм	50 мм
	Лента заземления диагональная	ST-4125-16.5	ST-4140-16.5	ST-4150-16.5
	Лента заземления продольная	ST-4425-16.5	ST-4440-16.5	ST-4450-16.5
	Лента заземления поперечная	ST-4325-16.5	ST-4340-16.5	ST-4350-16.5

Артикулы для заказа лент заземления (рулон 5,0 м)

Наименование / Ширина		25 мм	40 мм	50 мм
	Лента заземления диагональная	ST-4125-5.0	ST-4140-5.0	ST-4150-5.0
	Лента заземления продольная	ST-4425-5.0	ST-4440-5.0	ST-4450-5.0
	Лента заземления поперечная	ST-4325-5.0	ST-4340-5.0	ST-4350-5.0

Знаки заземления

Знаки заземления

Знаки указывают на место подключения проводника к шине заземления или оборудования

Пример маркировки

Пример маркировки

Артикулы для заказа знаков заземления

Наименование / Размер		25 мм	30 мм	35 мм	40 мм	50 мм	75 мм	100 мм
	Знак заземления круг	EL14T25	EL14T30	EL14T35	EL14T40	EL14T50	EL14T75	EL14T100
	Знак заземления треугольник	EL15T25	EL15T30	EL15T35	EL15T40	EL15T50	EL15T75	EL15T100
	Знак заземления квадрат	EL16T25	EL16T30	EL16T35	EL16T40	EL16T50	EL16T75	EL16T100

Оформить заказ

Сравнение материалов

PVC premium

Продукция исполнения PVC premium предназначена для использования в сложных условиях, благодаря специальному клею на основе растворителя с высоким уровнем начальной и конечной адгезии. Продукция плотно и надежно приклеивается на сложные, шероховатые и рельефные поверхности, полиэтилен (в т.ч. вспененный), полипропилен, полиуретан, порошковую покраску под шагрень и т.д.

PVC uv premium

Продукция исполнения PVC uv premium разработана для применения в особо сложных условиях. Отличаются специальным клеевым слоем, создающим максимальную адгезию даже со сложными, шероховатыми и рельефными поверхностями. Плотно приклеиваются на полиэтилен (в т.ч. вспененный), полипропилен, полиуретан и порошковую покраску под шагрень. Отличается от исполнения PVC premium дополнительным ПВХ покрытием обеспечивающим долговременную защиту от механических, химических воздействий и активного ультрафиолета.

Исполнение	PVC premium	PVC uv premium
Область применения	Сложные условия	Особо сложные условия
Материал основного слоя	ПВХ	ПВХ
Цветовые схемы	Диагональная лента с чередованием желтых и зеленых полос Продольная лента с чередованием желтых и зеленых полос Поперечная лента с чередованием желтых и зеленых полос	Диагональная лента с чередованием желтых и зеленых полос Продольная лента с чередованием желтых и зеленых полос Поперечная лента с чередованием желтых и зеленых полос
Клей	Специальный клей на основе растворителя с высоким уровнем начальной и конечной адгезии	Специальный клей на основе растворителя с высоким уровнем начальной и конечной адгезии
Сила сцепления с поверхностью	28 H/25 mm	28 H/25 mm
Защитное покрытие	Нет	Особо прочное ПВХ покрытие премиум, обеспечивающее дополнительную защиту от механических повреждений, химических воздействий и УФ-лучей
Термоустойчивость	От -50 °C до +100 °C	От -50 °C до +100 °C
Пожароустойчивость	Самозатухающий	Самозатухающий
Рекомендуемая температура нанесения, не менее	+4 °C	+4 °C
Средний срок службы*	Внутри помещений — неограничен На открытом воздухе — 7 лет	Внутри помещений — неограничен На открытом воздухе — 7 лет

ГОСТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний.» — Pdf (5.55 Мб)
