4.1 Выделяют следующие группы веществ, транспортируемых по трубопроводам:

• вода;
• пар;
• воздух;
• газы горючие (включая сжиженные газы);
• газы негорючие (включая сжиженные газы);
• кислоты;
• щелочи;
• жидкости горючие;
• жидкости негорючие;
• прочие вещества.

4.2 Если на трубопроводе имеется внешнее покрытие (теплоизоляционное или антикоррозионное) опознавательная окраска, предупреждающие кольца и предупреждающие знаки следует наносить поверх всех покрытий в соответствии с требованиями настоящего стандарта.

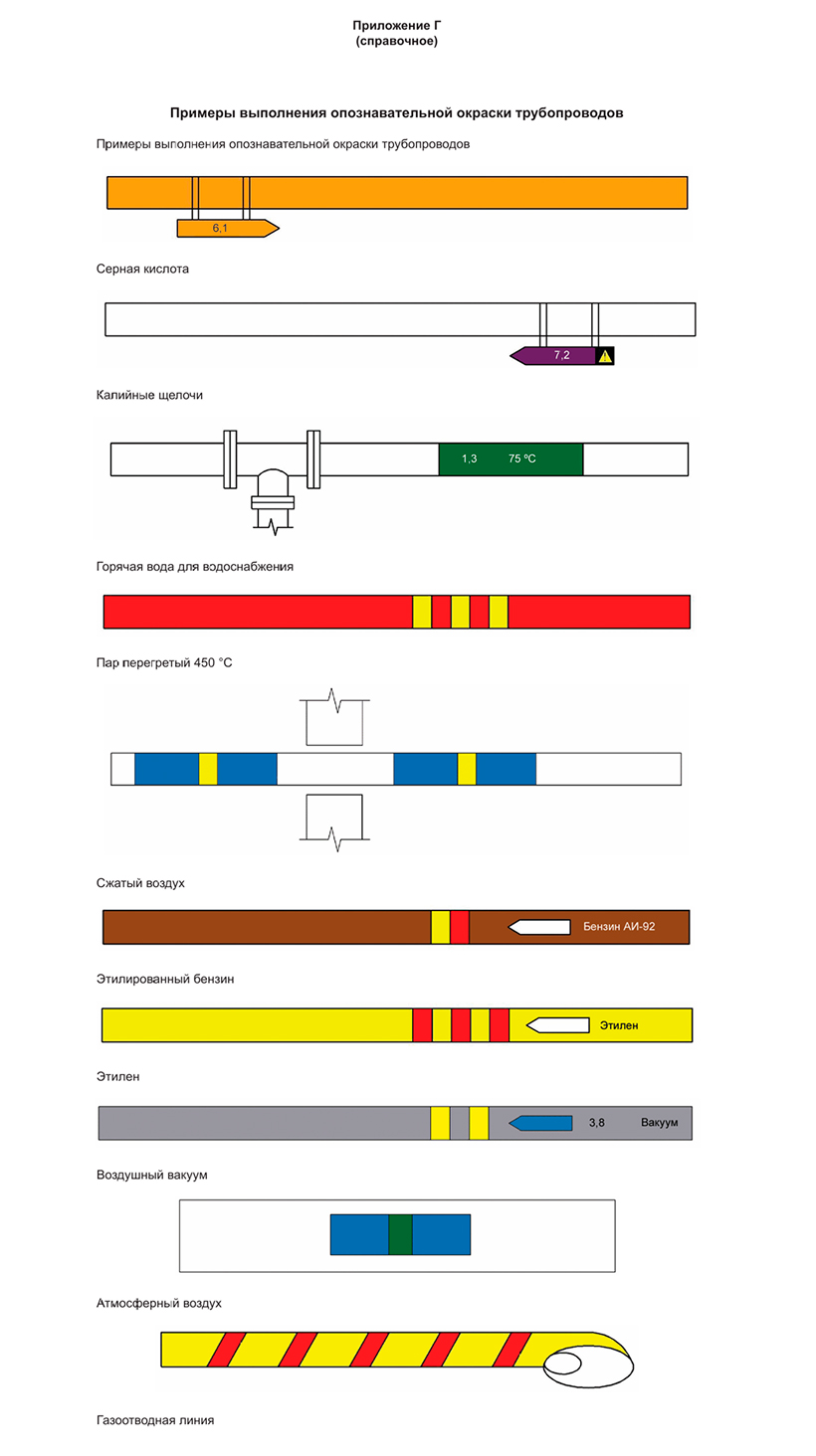

5.1 Опознавательная окраска и цифровое обозначение укрупненных групп трубопроводов должны соответствовать требованиям, указанным в таблице 1.

Таблица 1 — Опознавательная окраска и цифровое обозначение укрупненных групп трубопроводов

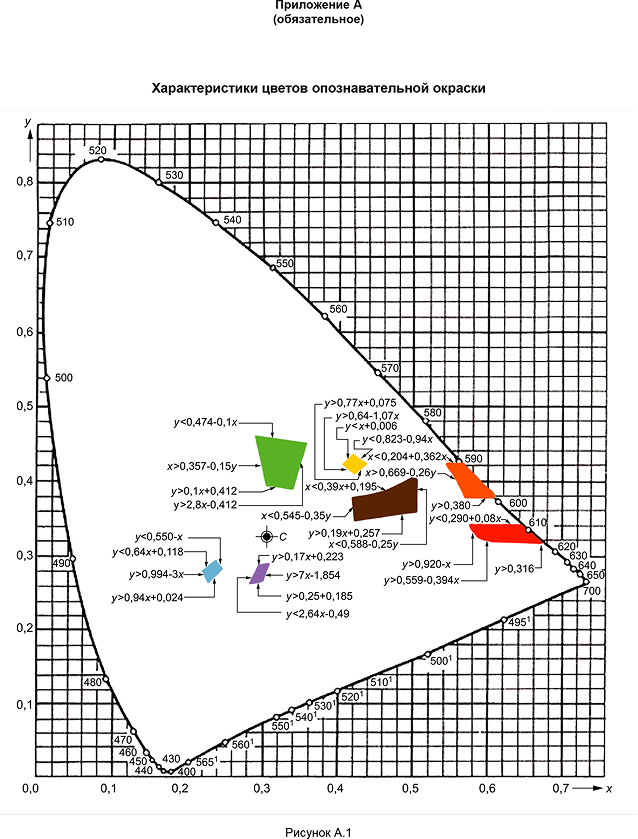

5.2 Характеристики цветов опознавательной окраски должны соответствовать указанным в приложении А.

5.3 Противопожарные трубопроводы, независимо от их содержимого (вода, пена, пар для тушения пожара и др.), спринклерные и дренчерные системы на участках запорно-регулирующей арматуры и в местах присоединения шлангов и других устройств для тушения пожара должны окрашиваться в соответствии с СП 485.1311500.

5.4 Опознавательную окраску трубопроводов следует выполнять сплошной
по всей поверхности коммуникаций или отдельными участками. Метод выполнения опознавательной окраски следует выбирать в зависимости от расположения трубопроводов, их длины, диаметра, числа располагаемых совместно линий, требований техники безопасности и производственной санитарии, условий освещенности и видимости трубопроводов для обслуживающего персонала и общего архитектурного решения. Окраску трубопроводов участками рекомендуется выполнять в цехах с большим числом и большой протяженностью коммуникаций, а также в тех случаях, когда по условиям работы из-за повышенных требований к цветопередаче и характеру архитектурного решения интерьера нежелательна концентрация ярких цветов. Опознавательную окраску по всей поверхности трубопроводов рекомендуется применять при небольшой длине и относительно небольшом числе коммуникаций, если она не ухудшает условия работы в цехах. На наружных установках опознавательную окраску по всей поверхности рекомендуется применять только в тех случаях, когда это не вызывает ухудшения условий эксплуатации вследствие воздействия на коммуникации солнечной радиации.

5.5 При нанесении опознавательной окраски участками на трубопроводы, находящиеся внутри производственных помещений, остальную поверхность коммуникаций рекомендуется окрашивать в цвет стен, перегородок, потолков и других элементов интерьеров, на фоне которых находятся трубопроводы. При этом не допускается окрашивать трубопроводы между участками опознавательной окраской, принятой для обозначения других укрупненных групп веществ.

5.6 При нанесении опознавательной окраски участками на трубопроводы, находящиеся вне зданий, остальную поверхность коммуникаций рекомендуется окрашивать в цвета, способствующие уменьшению теплового воздействия солнечной радиации на трубопроводы.

5.7 При прокладке коммуникаций в непроходных каналах и при бесканальной прокладке коммуникаций, участки опознавательной окраски на трубопроводах следует наносить в пределах камер и смотровых колодцев.

5.8 Участки опознавательной окраски следует наносить с учетом местных условий в наиболее ответственных пунктах коммуникаций (на ответвлениях, у мест соединений, фланцев, у мест отбора и контрольно-измерительных приборов, в местах прохода трубопроводов через стены, перегородки, перекрытия, на вводах и выводах из производственных зданий и т. п.)
не реже чем через 10 м внутри производственных помещений и на наружных установках и через 30—60 м на наружных магистральных трассах.

5.9 Ширину участков опознавательной окраски следует принимать
в зависимости от наружного диаметра трубопроводов (с учетом изоляции):
— для труб диаметром до 300 мм — не менее четырех диаметров;
— для труб диаметром свыше 300 мм — не менее двух диаметров.
При большем числе параллельно расположенных коммуникаций участки опознавательной окраски на всех трубопроводах рекомендуется принимать одинаковой ширины и наносить их с одинаковыми интервалами. При больших диаметрах трубопроводов участки опознавательной окраски допускается наносить в виде полос высотой не менее 1/4 окружности трубопровода. Ширина полос должна соответствовать размерам, установленным для трубопроводов данного диаметра.

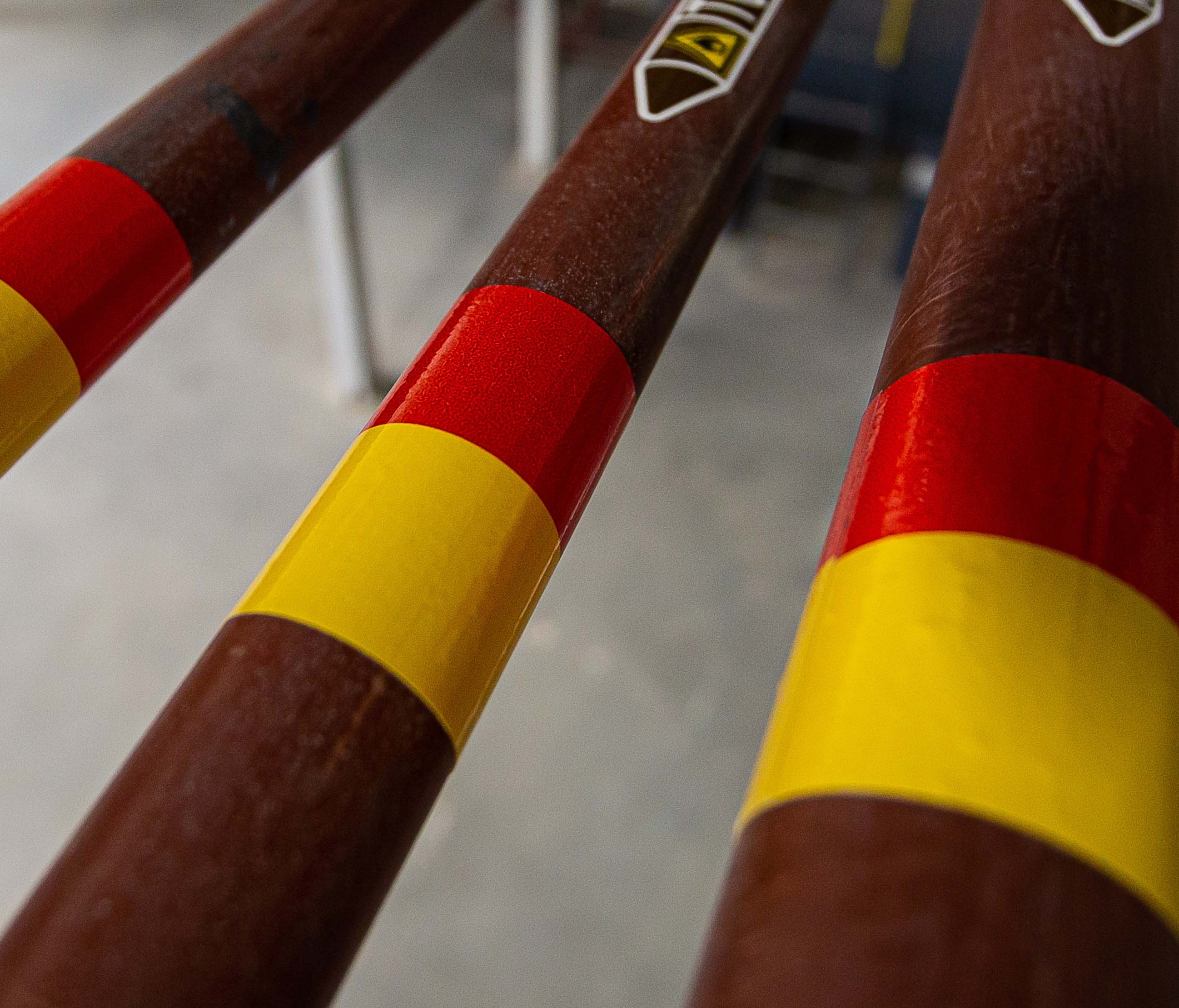

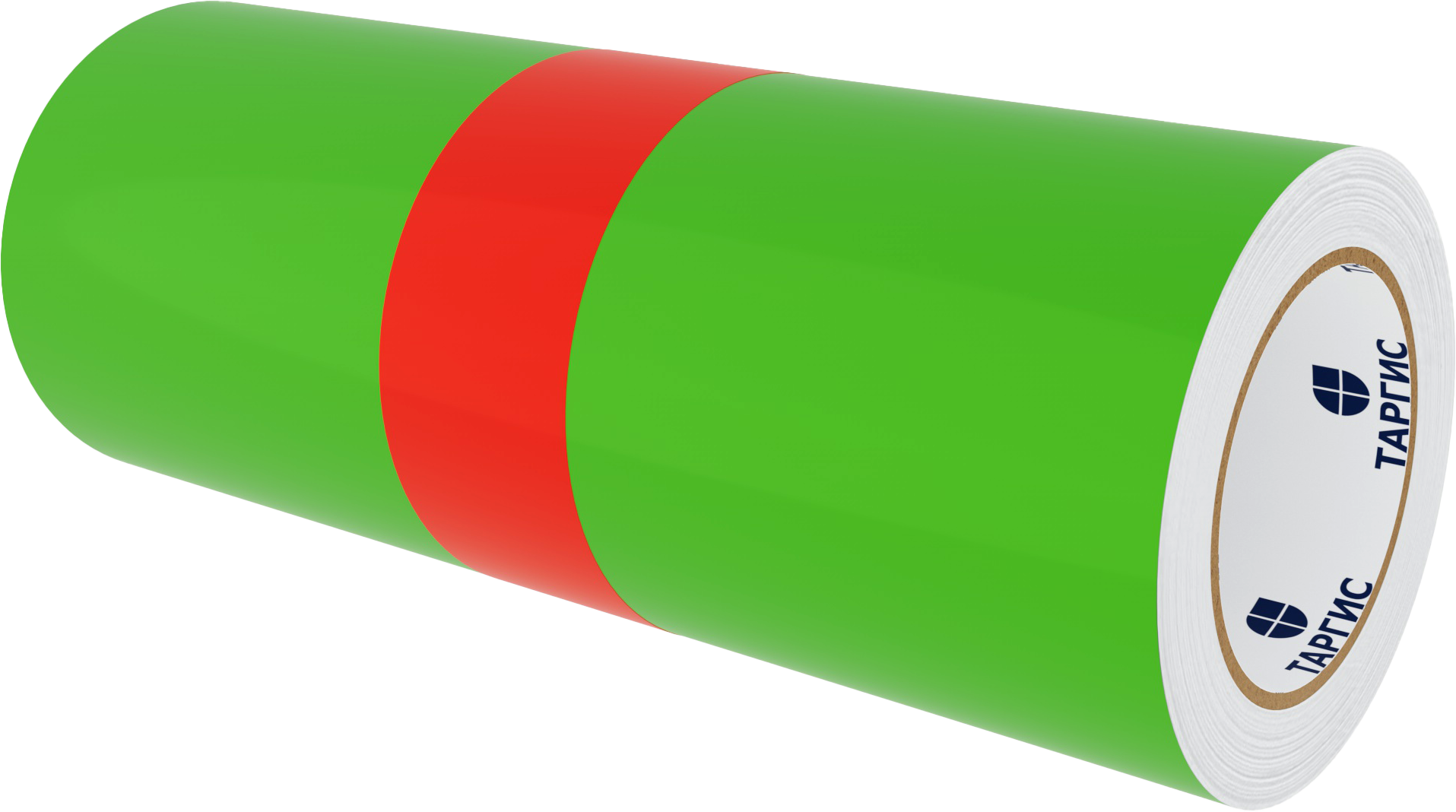

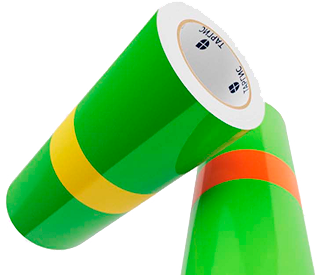

6.1 Для обозначения наиболее опасных по свойствам транспортируемых веществ на трубопроводы следует наносить предупреждающие цветные кольца.
Цвета опознавательной окраски для предупреждающих колец должны соответствовать указанным в таблице 2.

Таблица 2 — Цвета опознавательной окраски для предупреждающих колец
в зависимости от свойств транспортируемого вещества

6.2 В случаях, когда вещество одновременно обладает несколькими опасными свойствами, обозначаемыми различными цветами, на трубопроводы одновременно следует наносить кольца нескольких цветов. На вакуумных трубопроводах, кроме отличительной окраски, необходимо наносить надпись «вакуум».

6.3 По степени опасности для жизни и здоровья людей или эксплуатации предприятия, вещества, транспортируемые по трубопроводам, следует подразделять на три группы, обозначаемые соответствующим количеством предупреждающих колец в соответствии с таблицей 3.

Таблица 3 — Количество предупреждающих колец, в зависимости от группы, характеризующей степень опасности для жизни и здоровья людей или эксплуатации предприятия

6.4 Характеристики сигнальных цветов должны соответствовать указанным
в приложении Б.

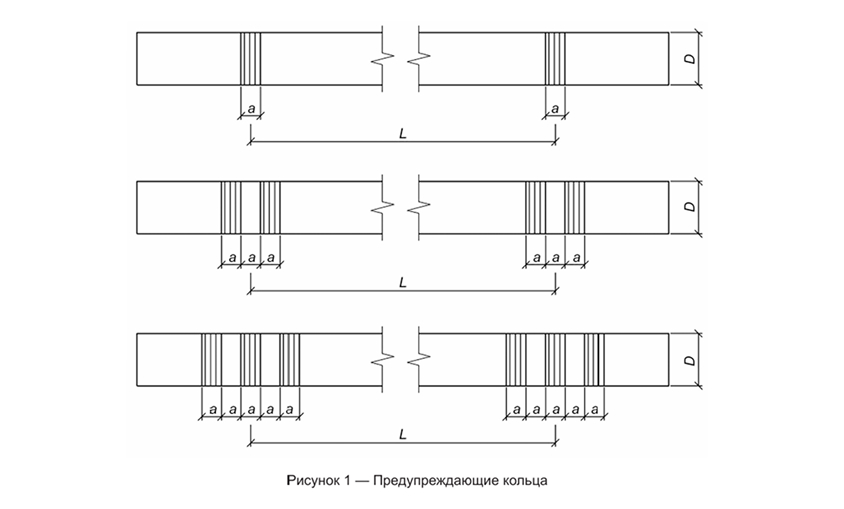

6.5 Ширина предупреждающих колец и расстояние между ними должны приниматься в зависимости от наружного диаметра трубопроводов в соответствии с рисунком  и таблицей 4.

Таблица 4 — Параметры предупреждающих колец

6.6 При большом числе параллельно расположенных коммуникаций предупреждающие кольца на всех трубопроводах следует принимать одинаковой ширины и наносить их с одинаковыми интервалами.

6.7 Газоотводные линии и отдувка в атмосферу в зависимости от их содержимого должны иметь опознавательную окраску, установленную для условного обозначения укрупненных групп, с извилистыми поперечными кольцами соответствующего сигнального цвета.

7.1 Для обозначения трубопроводов с особо опасным для здоровья и жизни людей или эксплуатации предприятия содержимым, а также при необходимости конкретизации вида опасности, дополнительно к цветным предупреждающим кольцам должны применяться предупреждающие знаки.

7.2 Предупреждающими знаками должны обозначаться следующие вещества: ядовитые, огнеопасные, взрывоопасные, радиоактивные, а также прочее опасное содержимое трубопроводов (например, вещества, представляющие опасность при разбрызгивании и др.).

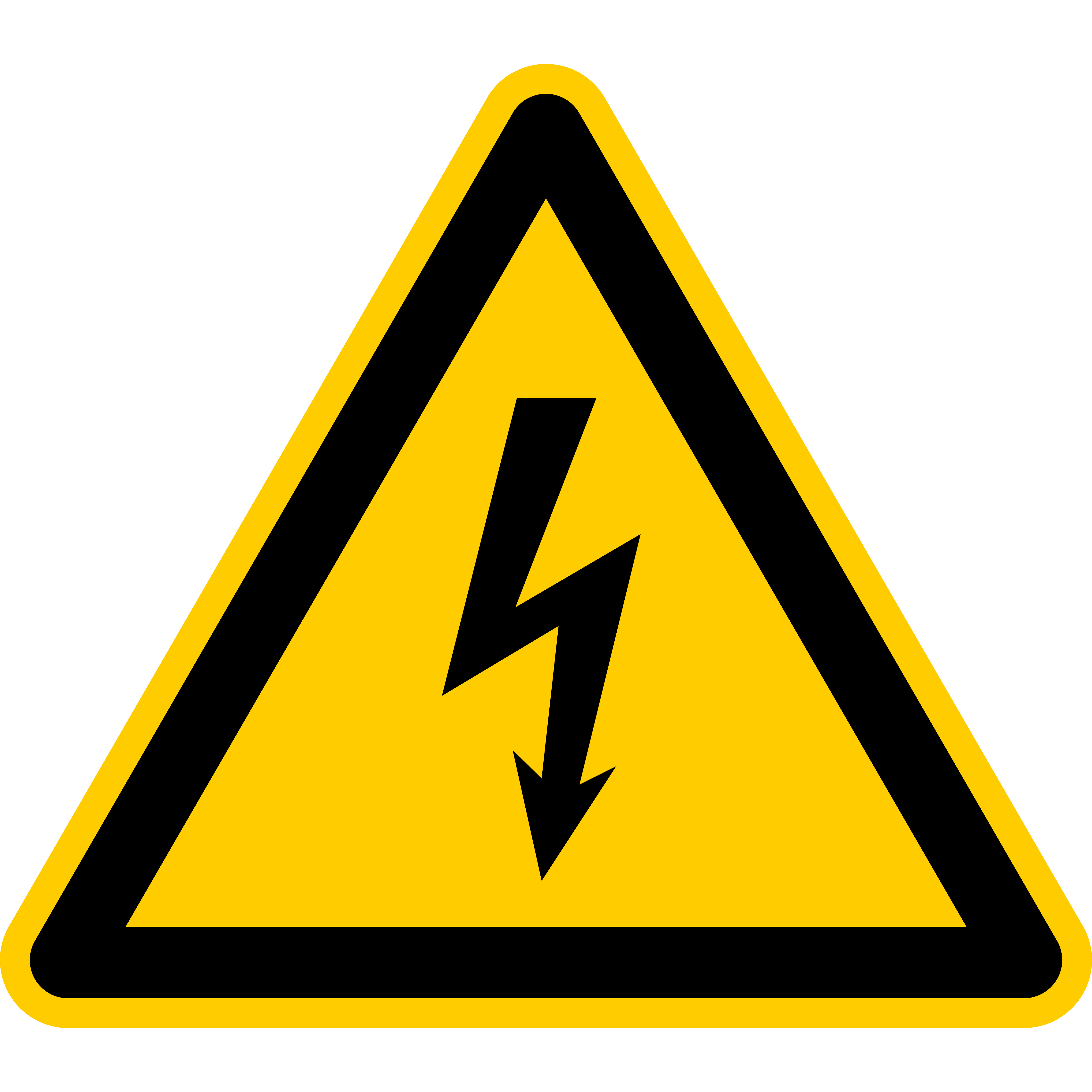

7.3 Предупреждающие знаки должны иметь форму треугольника. Изображения должны быть черного цвета на желтом фоне.

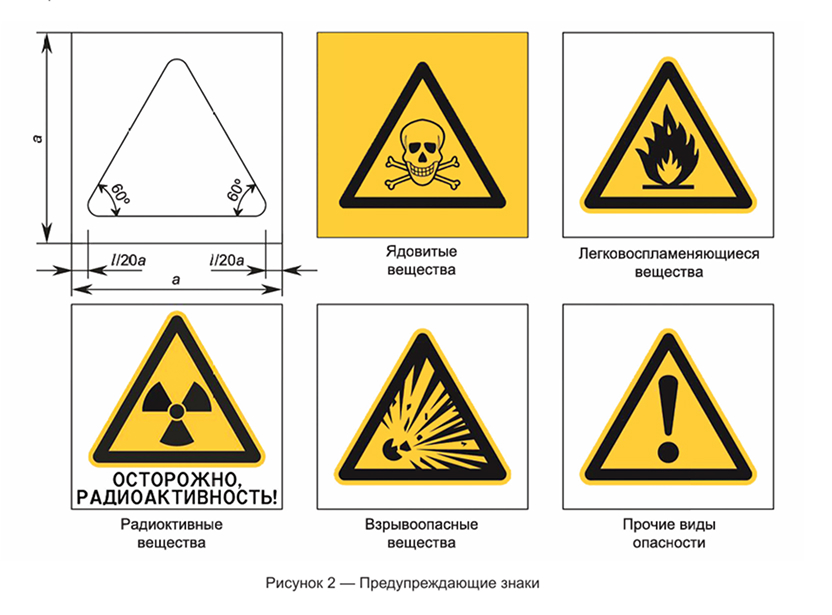

7.4 Изображение предупреждающих знаков должно приниматься в соответствии с рисунком 2 и таблицей 5.

Таблица 5 — Параметры предупреждающих знаков

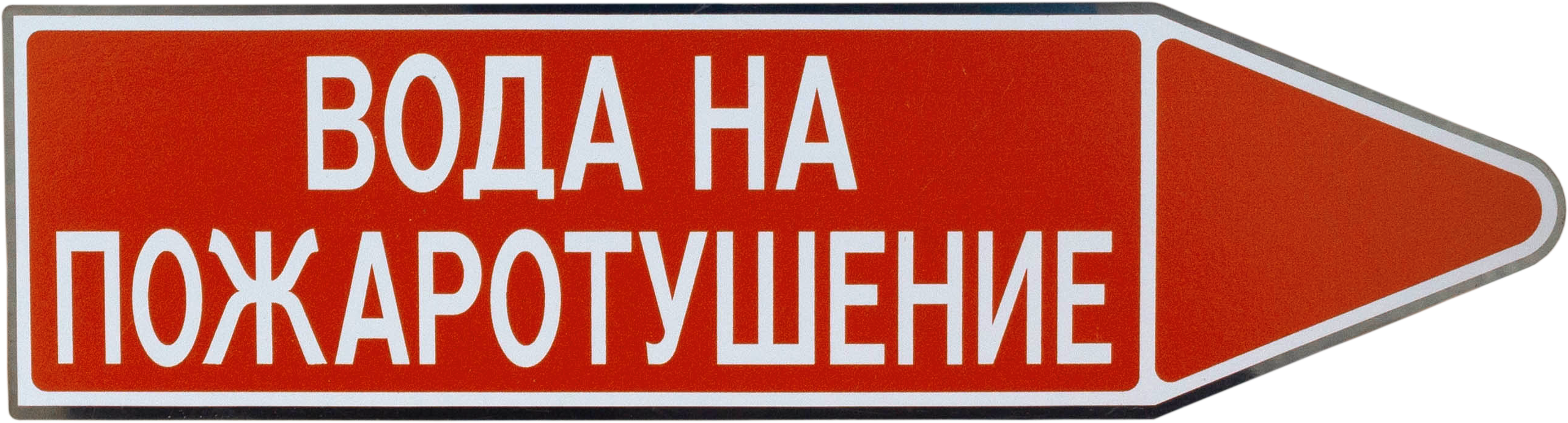

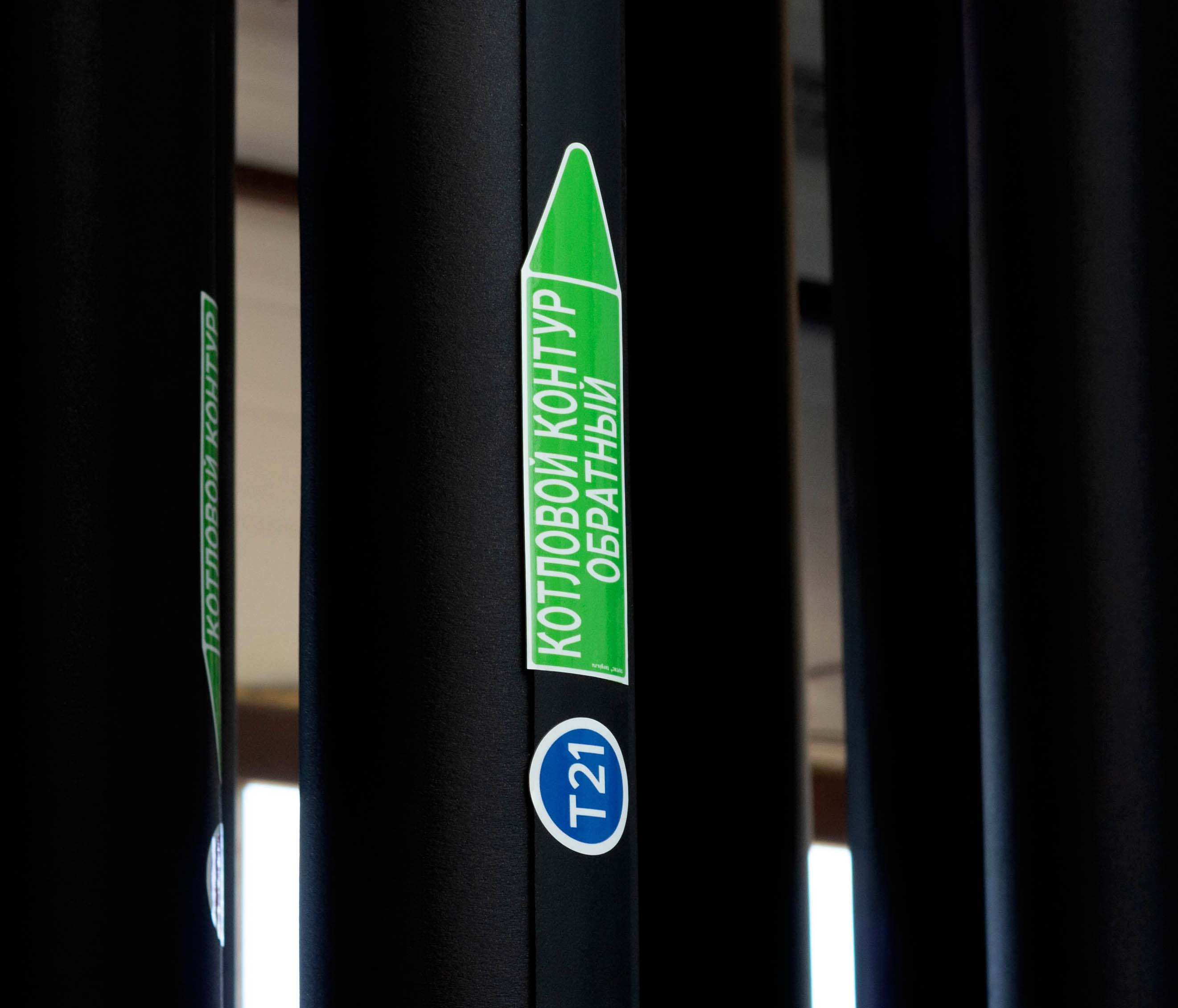

8.1 В тех случаях, когда от агрессивного воздействия протекающих веществ может произойти изменение оттенка отличительных цветов, трубопроводы должны быть обозначены при помощи маркировочных щитков.

При невозможности нанесения опознавательной окраски, надписей и стрелок непосредственно на поверхность трубопровода необходимо использовать маркировочные щитки.

8.2 Маркировочные щитки должны применяться для дополнительного обозначения вида веществ и их параметров (температуры, давления и т. д.), необходимых по условиям эксплуатации. На маркировочные щитки на трубопроводах или на поверхности конструкций, к которым прикреплены трубопроводы, должны наноситься буквенные или цифровые надписи.

8.3 Надписи на щитках трубопроводов должны быть выполнены четким, легкочитаемым шрифтом и не должны содержать избыточной информации, нераспространенных терминов и сокращений. Шрифт для надписей рекомендуется принимать в соответствии с ГОСТ Р 52290. Допускается обозначение вида вещества посредством цифр в соответствии
с приложением В. Обозначение вида вещества посредством химических
формул не допускается.

8.4 Направление потока веществ, транспортируемых по трубопроводам,
должно указываться острым концом маркировочных щитков или стрелками, наносимыми непосредственно на трубопроводы. Форма и размер стрелок должны соответствовать форме и размеру маркировочных щитков.

8.5 Маркировочные щитки следует выполнять четырех типов:
— 1 — для указания потока, движущегося в обоих направлениях;
— 2 — то же, в левом направлении;
— 3 — то же, в правом направлении;
— 4 — для указания места отбора транспортируемого вещества.

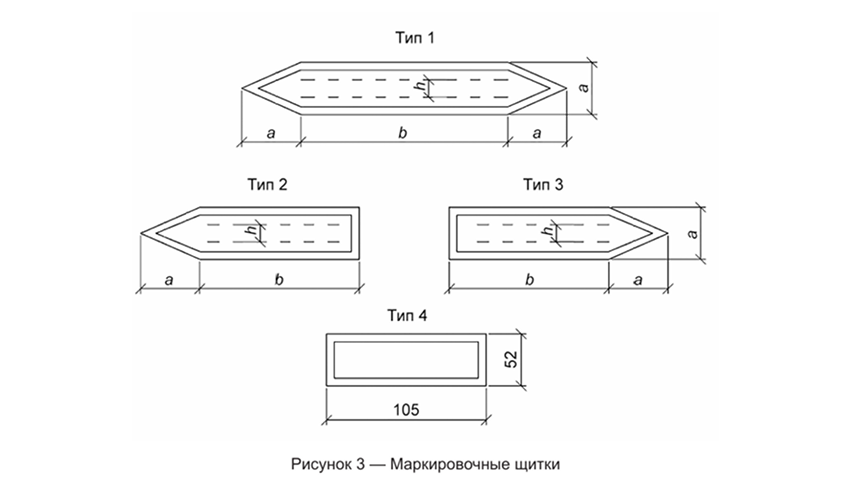

8.6 Размеры маркировочных щитков должны соответствовать указанным на рисунке 3 и в таблице 6.

Таблица 6 — Параметры маркировочных щитков

8.7 Варианты размеров маркировочных щитков, надписей
и предупреждающих знаков следует применять преимущественно:
— 1 — в лабораториях;
— 2 и 3 — в производственных помещениях;
— 4 и 5 — на наружны установках и наружных магистральных трассах.

8.8 Предупреждающие знаки при креплении их на трубопроводах следует ставить совместно с маркировочными щитками.

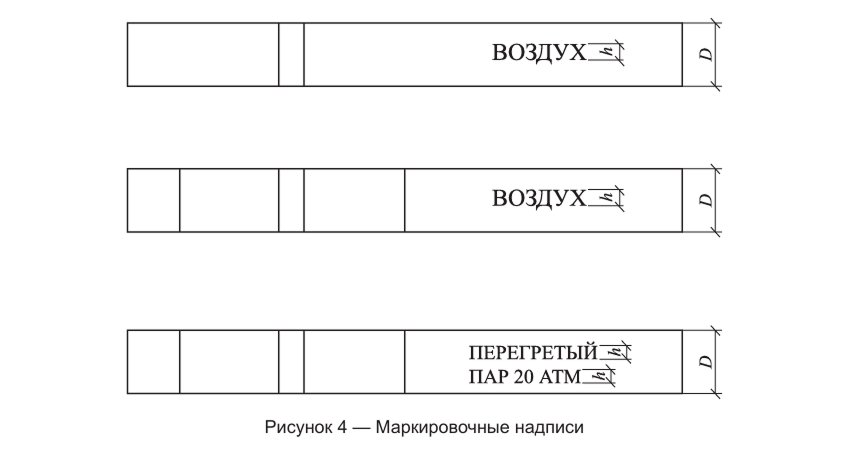

8.9 Высота маркировочных надписей на трубопроводах должна приниматься в зависимости от наружного диаметра трубопровода в соответствии с рисунком 4 и таблицей 7.

Таблица 7 — Параметры маркировочных надписей

Цвет маркировочных стрелок, указывающих направление потока, наносимых на трубопроводы и маркировочные щитки, должен быть белым или черным с учетом обеспечения наибольшего контраста с основной окраской трубопроводов. Допускается окрашивать маркировочные стрелки, указывающие направление потока, наносимые на трубопроводы и маркировочные щитки в цвет группы транспортируемого вещества, указанный в таблице 1. Цвет надписей при нанесении их на стрелке или фоне опознавательной окраски принимают:

— белым — на зеленом, красном и коричневом фоне;

— черным — на синем, желтом, оранжевом, фиолетовом и сером фоне.

Для маркировочных стрелок, цвет которых соответствует группе транспортируемого вещества, рекомендуется выполнение контрастного канта шириной не менее 1/25a (см. 8.6), цвет которого должен соответствовать надписи.

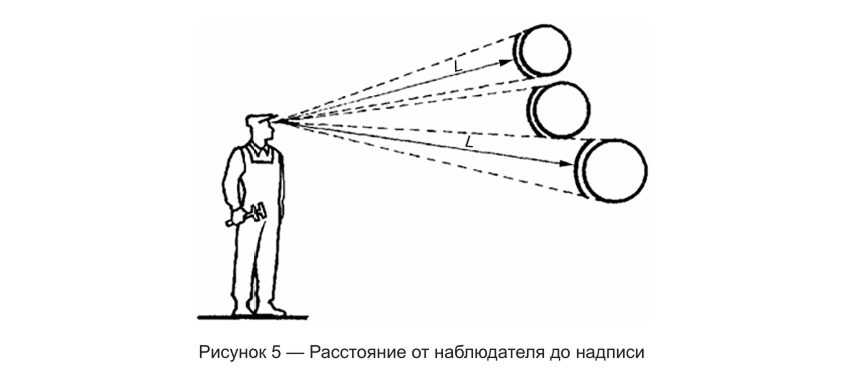

8.10 Размер маркировочных щитков, надписей и предупреждающих знаков должен выбираться в зависимости от расстояния, с которого они должны восприниматься персоналом, связанным с эксплуатацией трубопроводов в соответствии с рисунком 5 и  таблицей 8.

Таблица 8 — Параметры знаков, щитков, надписей

9.1 Лакокрасочные покрытия для выполнения опознавательной окраски, маркировочных щитков и предупреждающих знаков должны осуществляться
в соответствии с действующими стандартами на лакокрасочные материалы
и покрытия в зависимости от материала трубопроводов или защищающей
их изоляции и условий эксплуатации, а также стоимости лакокрасочных покрытий и технологии их нанесения. Для выполнения опознавательной окраски, маркировочных щитков и предупреждающих знаков допускается применение иных материалов (например, пленочных), выполняющих требования настоящего стандарта.

9.2 Лакокрасочные и иные материалы, применяемые для выполнения опознавательной окраски, маркировочных щитков и предупреждающих знаков, должны удовлетворять требованиям соответствующих стандартов, а также технической документации.

9.3 При подготовке поверхностей под окраску, нанесении и сушке лакокрасочных и иных покрытий должны соблюдаться правила по технике безопасности и противопожарные мероприятия, предусмотренные действующими противопожарными нормами и правилами.

9.4 В отапливаемых и вентилируемых производственных помещениях без агрессивных сред опознавательную окраску трубопроводов, маркировочных щитков и предупреждающих знаков рекомендуется выполнять пентафталевыми эмалями марок ПФ-115 по ГОСТ 6465, ПФ-133 по ГОСТ 926
и других марок по технической документации, утвержденной в установленном порядке. Окраску противопожарных трубопроводов и оборудования рекомендуется выполнять эмалью по технической документации, утвержденной в установленном порядке.

9.5 Материалы для опознавательной окраски, предупреждающих знаков и маркировочных щитков трубопроводов, а также решения по их нанесению или креплению не должны повреждать и деформировать трубопроводы при выполнении данных работ и при дальнейшей эксплуатации.

9.6 Цвета опознавательной окраски и сигнальные цвета допускается
принимать в соответствии со следующими эталонами картотеки цветовых эталонов, а также таблицы RAL Classic (указывается в скобках): зеленый N 343-344 (RAL 6024); красный N 10-11 (RAL 3020); синий N 423-424 (RAL 5015); желтый N 205-206 (RAL 1023); оранжевый N 101-102 (RAL 2004); фиолетовый N 505-506 (RAL 4005); коричневый N 647-648 (RAL 8011); серый N 894-895 (RAL 7045). Необходимые оттенки фиолетового и коричневого цветов в соответствии с образцами, приведенными в таблице 1 могут быть получены путем добавления белой краски.

9.7 Опознавательная окраска трубопроводов и цветовая отделка маркировочных щитков и предупреждающих знаков должны периодически возобновляться с учетом обеспечения ясной видимости цветов, изображений и надписей. Окраска должна быть ровной, без потеков, морщин, пятен и не должна отслаиваться.

9.8 Маркировочные щитки, надписи и предупреждающие знаки должны располагаться с учетом местных условий в наиболее ответственных пунктах коммуникаций (на ответвлениях, у мест соединений, у мест отбора, задвижек, клапанов, шиберов, контрольных приборов, в местах прохода трубопроводов через стены, перегородки, перекрытия, на вводах и выводах из производственных зданий и т. д.). Маркировочные щитки, предупреждающие знаки и надписи на трубопроводах следует располагать в хорошо освещенных местах или подсвечивать, чтобы обеспечить их ясную видимость, при этом источники света не должны закрывать изображений и надписей, а также ослеплять персонал при наблюдении за ними. Наименьшую освещенность на ответственных пунктах коммуникаций при расположении в них маркировочных щитков, надписей и предупреждающих знаков рекомендуется принимать 150 лк при люминесцентных лампах и 50 лк при лампах накаливания.

9.9 Во всех производственных помещениях, где имеются трубопроводы, на хорошо доступных для обозрения местах должны вывешиваться схемы опознавательной окраски коммуникаций с расшифровкой отличительных цветов, предупреждающих знаков и цифровых обозначений, принятых для маркировки трубопроводов.

9.10 Опознавательная окраска, предупреждающие знаки и маркировочные щитки должны быть выполнены в климатическом исполнении и в температурном диапазоне в соответствии нахождению объекта по ГОСТ 15150 как для наружного, так и для внутреннего размещения. Минимальный срок службы окраски, предупреждающих знаков и маркировочных щитков устанавливается в техническом задании в зависимости от условий эксплуатации.
