Маркировка трубопроводов воды на пожаротушение
по ГОСТ Р 71918—2024
и СП 485.1311500
- Цветовая маркировка трубопроводов: необходимость и задачи
- Маркировка трубопроводов воды по ГОСТ Р 71918 — 2024: зеленый цвет
- Маркировка трубопроводов воды на пожаротушение по СП 485.1311500: красный цвет
- Особенности маркировки трубопроводов на пожаротушение
- Последствия ошибочной маркировки трубопроводов и ключевые выводы
На любом объекте с инженерными системами необходима правильная цветовая маркировка трубопроводов, которая является важным элементом промышленной и пожарной безопасности. Она решает несколько задач:
- Быстрая идентификация. Сразу понятно, какое вещество движется по трубопроводу и к какой группе веществ относится.
- Снижение рисков. При правильном обозначении содержимого трубопровода, снижаются шансы на ошибку при ремонте и обслуживании, а так же риски случайно отключить не ту систему.
- Помощь в чрезвычайных ситуациях. Контрастная, четкая и понятная маркировка помогает быстрее ориентироваться в экстренных ситуациях, что может спасти жизнь и здоровье человека.
- Соответствие юридическим нормам. Выполнение требований проверяющих органов необходимо для введения объекта в эксплуатацию и защищает руководство и ответственных за безопасность, от возможных нарушений и штрафов.
В России правила маркировки трубопроводов закреплены в ГОСТ Р 71918—2024 (действует с 1 марта 2025 года, разработан АО «ЦНИИ Промзданий» с участием ООО «Таргис»), а для систем пожаротушения дополнительно применяется СП 485.1311500.

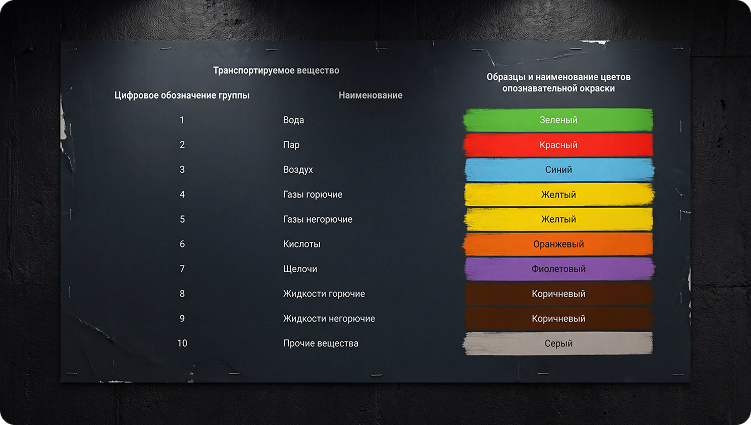

Согласно ГОСТ Р 71918—2024 зеленым цветом маркируются трубопроводы, содержимое которых, относится к группе веществ «ВОДА». Это может быть питьевая, техническая и питательная вода, конденсат, теплоносители и прочие виды воды.
Дополнительно к опознавательной окраске трубопровода или вместо сплошной окраски — для маркировки применяются ленты зеленого цвета с наименованием и направлением вещества и/или самоклеящиеся маркеры или щитки.

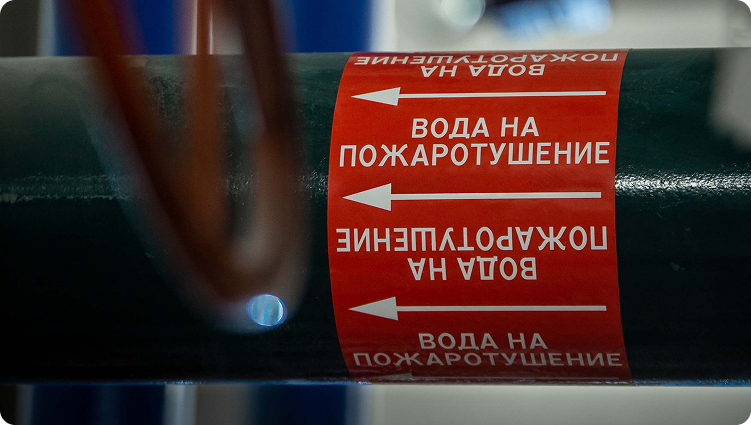

Цвет самоклеящихся лент, маркеров и щитков для трубопроводов воды — зеленый, но есть одно исключение — это трубопровод с водой на пожаротушение. Сам трубопровод (по составу вещества) остается зеленым, но маркировочные щитки, ленты и стрелки должны быть красными. Это требование СП 485.1311500 (п. 6.7.4.4).
«Противопожарные трубопроводы, независимо от их содержимого (вода, пена, пар для тушения пожара и др.), спринклерные и дренчерные системы на участках запорно-регулирующей арматуры и в местах присоединения шлангов и других устройств для тушения пожара как внутри здания, так и снаружи, должны окрашиваться по аналогии с требованиями СП 485.1311500» [ГОСТ Р 71918-2024, п. 8.1, 2025].
«Цвет маркировочных щитков и стрелок, указывающих направление движения огнетушащего вещества, должен быть красным» [СП 485.1311500, п. 6.7.4.4].
Трубопроводы на пожаротушение, в том числе «Вода на пожаротушение», маркируются красным цветом, потому что он инстинктивно привлекает внимание, даже при слабом освещении, и считается международным сигналом опасности и обозначения средств пожаротушения.

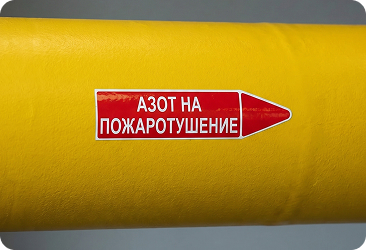

Общее правило для маркировки трубопроводов на пожаротушение: вне зависимости от цвета самого трубопровода и группы вещества — для маркировки щитками, лентами или маркерами на трубопроводах на пожаротушение применяется красный цвет — независимо от того, что внутри (вода, пена, газ, пар, порошок или аэрозоль).

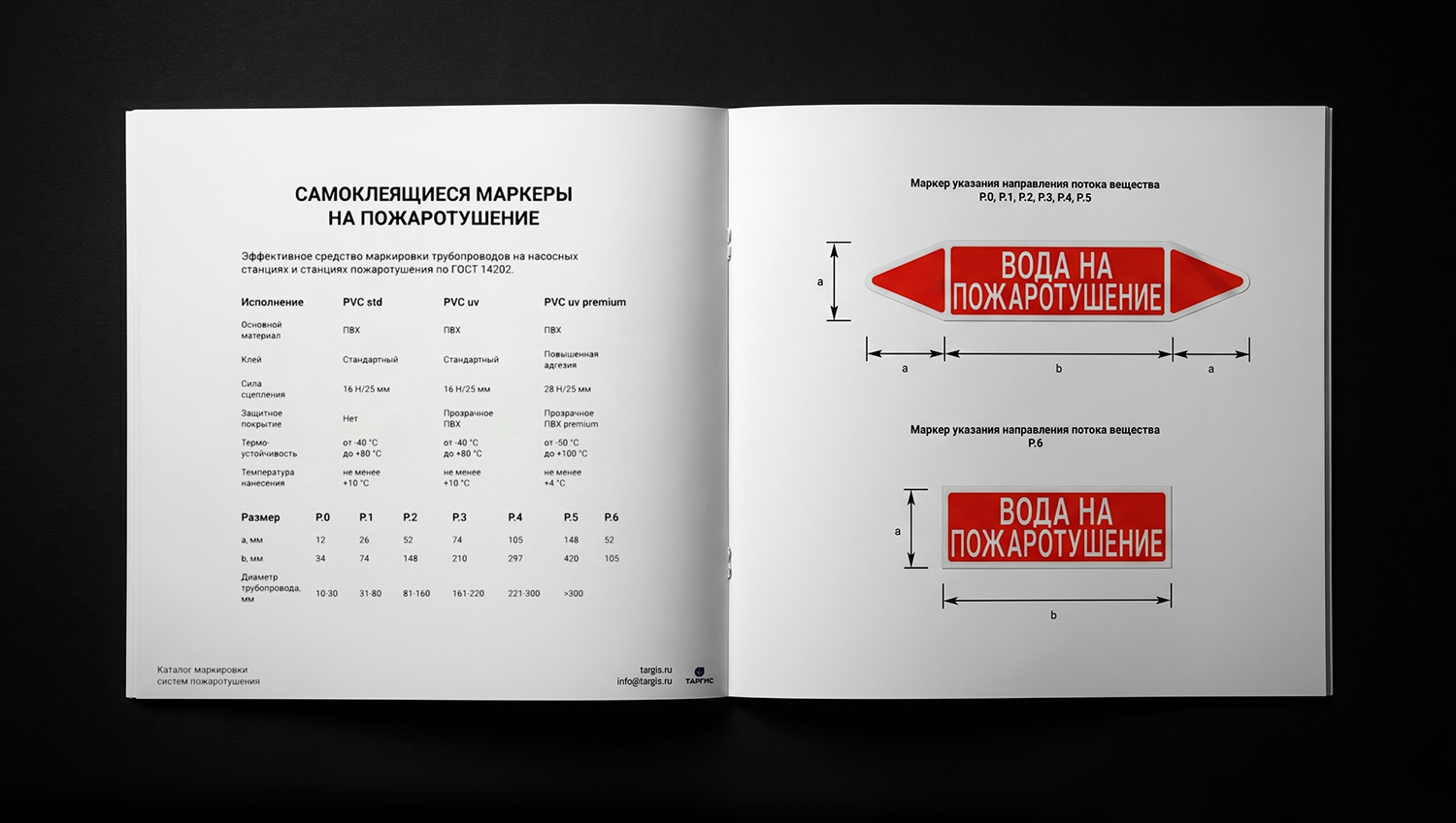

Производим всю необходимую продукцию для правильной маркировки систем пожаротушения:
самоклеящиеся маркеры, ленты, знаки безопасности, таблички на оборудование, бирки и элементы ФЭС
Производим всю необходимую продукцию для правильной маркировки систем пожаротушения: самоклеящиеся маркеры, ленты, знаки безопасности, таблички на оборудование, бирки и элементы ФЭС
Правила красного цвета для маркировочных щитков в системе пожаротушения распространяются не только на трубопроводы воды, но и на все группы веществ. В системах пожаротушения маркируются трубопроводы газов, пара, пены, ингибитора, сухотруба и т.д. Во всех этих случаях маркировка щитками, маркерами и лентами должна быть красного цвета, при этом цвет самого трубопровода соответствует категории вещества по ГОСТ Р 71918—2024 или опознавательной окраске по СП 485.1311500 (п. 6.7.4).

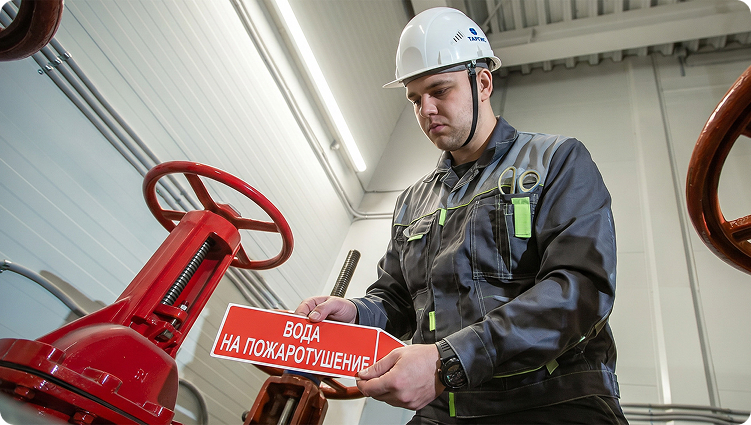

Ошибки в маркировке трубопроводов могут привести к серьезным последствиям:
- Задержка при тушении. Персонал может не найти необходимую магистраль в условиях чрезвычайной ситуации или потратить большее время на ее поиск, что может быть критично при пожаре.
- Ошибочное отключение. При одинаковой маркировке — можно ошибочно принять трубопровод с водой на пожаротушение за обычный водопровод и случайно его перекрыть.
- Нарушение норм пожарной безопасности, повышенный риск ущерба в случае пожара и штрафы за отсутствие маркировки.
Разделение цветов маркировки трубопроводов в промышленной системе и в системе пожаротушения — не случайность, а результат анализа рисков при ЧС и опыта в сфере промышленной безопасности. Визуальное отделение систем критически важно для быстрого реагирования и ориентирования на объекте.
Поэтому важно помнить: цветное обозначение трубопроводов — общехозяйственные и промышленные нужды, красное обозначение трубопроводов — сигнал особой важности, независимо от содержимого. Исключение составляют трубопроводы пара, потому что они всегда маркируются красным цветом, даже если не предназначены для пожаротушения.
