Идентификаторы: дополнительное средство маркировки
Идентификаторами маркируются трубопроводы согласно схеме объекта совместно с маркировкой по ГОСТ Р 71918—2024
Идентификаторами маркируются трубопроводы согласно схеме объекта совместно с маркировкой по ГОСТ Р 71918—2024
Что представляют собой идентификаторы трубопровода?
Что представляют собой идентификаторы трубопровода?
Идентификаторы трубопровода — это самоклеящиеся круги, цветовое решение которых зависит от цвета линии, обозначающей конкретный трубопровод на схеме объекта. Идентификаторы имеют буквенно-цифровое обозначение трубопровода согласно схеме объекта и контрастный кантик. Размер идентификатора зависит от диаметра трубопровода.

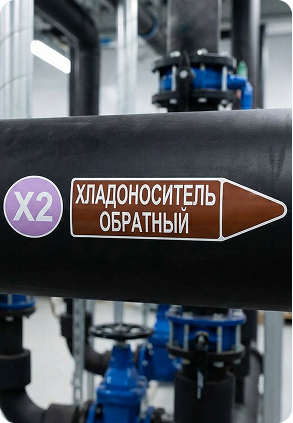

Наклейки-круги не заменяют маркировку по ГОСТ Р 71918—2024, а являются дополнительным элементом маркировки трубопроводов и приклеиваются рядом с маркерами (стрелками), которыми маркируются инженерные системы по ГОСТ
Идентификаторы трубопровода — это самоклеящиеся круги, цветовое решение которых зависит от цвета линии, обозначающей конкретный трубопровод на схеме объекта. Они имеют буквенно-цифровое обозначение трубопровода согласно схеме объекта и контрастный кантик. Размер идентификатора зависит от диаметра трубопровода.
Круги не заменяют маркировку по ГОСТ Р 71918, а являются дополнительным элементом маркировки трубопроводов и приклеиваются рядом с маркерами (стрелками), которыми маркируются инженерные системы по ГОСТ.
Как выбрать цвет, обозначения и диаметр идентификатора?
Как выбрать цвет, обозначения и диаметр идентификатора?
Диаметр идентификатора:
Диаметр идентификатора зависит от диаметра трубопровода
Размер наклейки зависит от диаметра трубопровода
Диаметр трубопровода
Диаметр идентификатора
10-30 мм
15 мм
31-80 мм
25 мм
81-160 мм
50 мм
161-220 мм
75 мм
> 221 мм
100 мм
Цвет и обозначения:

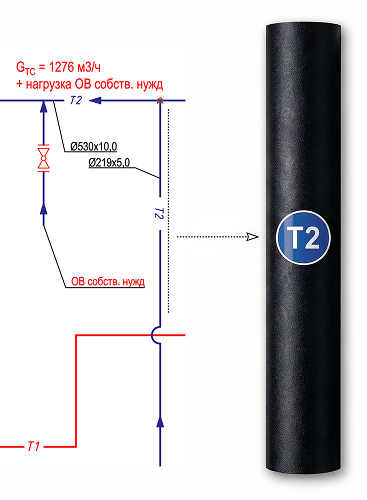

Цветовое и буквенно-цифровое обозначение зависит от цвета линии трубопровода и ее названия на схеме
Цветовое и буквенно-цифровое обозначение идентификатора зависит от цвета линии трубопровода и ее названия на схеме объекта
Распространенные решения:
для подающих трубопроводов систем отопления, теплоснабжения и т.д.
для обратных трубопроводов систем отопления, теплоснабжения и т.д.
для подающих трубопроводов систем горячего водоснабжения
для циркуляционных трубопроводов систем горячего водоснабжения
для трубопроводов холодного водоснабжения
для дренажных
трубопроводов
трубопроводов
Заполните карту заказа идентификаторов и отправьте на info@targis.ru
Совместная маркировка трубопровода идентификатором и стрелкой (маркером)
Совместная маркировка трубопровода идентификатором и стрелкой (маркером)
Так как идентификаторы являются дополнительным средством маркировки — они применяются совместно с маркерами (стрелками), которыми трубопроводы маркируются по ГОСТ Р 71918—20214.

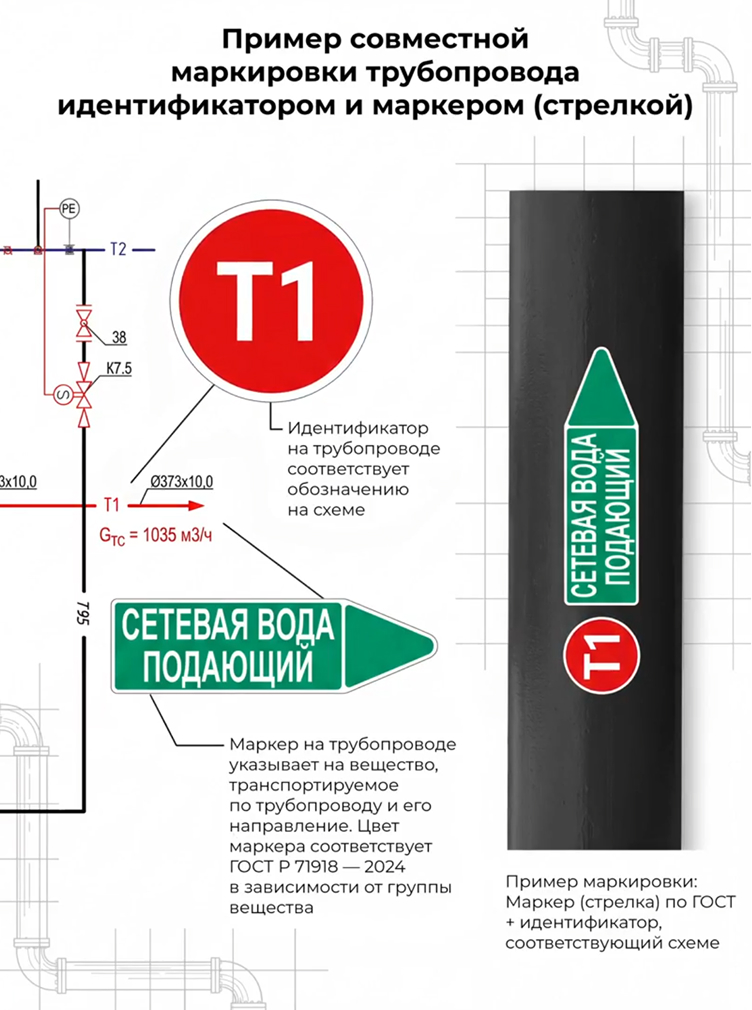

Пример совместной маркировки по ГОСТ Р 71918—2024 и идентификатором
Представим, что у нас есть участок с множеством пересекающихся трубопроводов и нам требуется выполнить маркировку одного из них в соответствии с ГОСТ Р 71918—20214 и сопоставить этот трубопровод с его обозначением на схеме объекта.

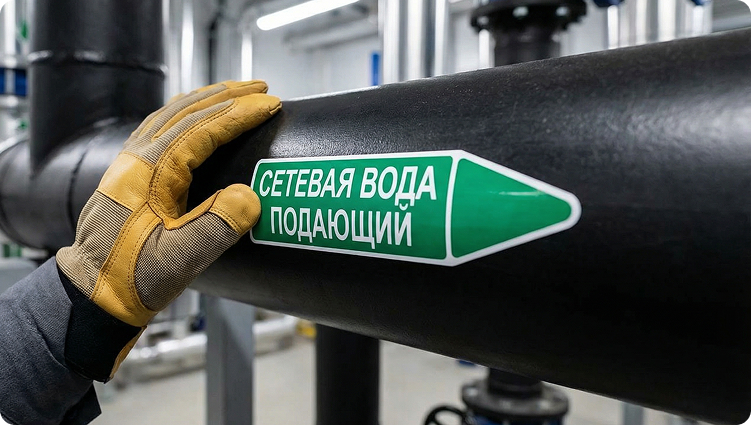

1. Устанавливаем маркер зеленого цвета с наименованием «СЕТЕВАЯ ВОДА ПОДАЮЩИЙ»
1. Устанавливаем маркер зеленого цвета «СЕТЕВАЯ ВОДА ПОДАЮЩИЙ»
Мы используем маркер зеленого цвета, так как этот цвет соответствует группе веществ «ВОДА» и получаем трубопровод, промаркированный по ГОСТ Р 71918—2024.

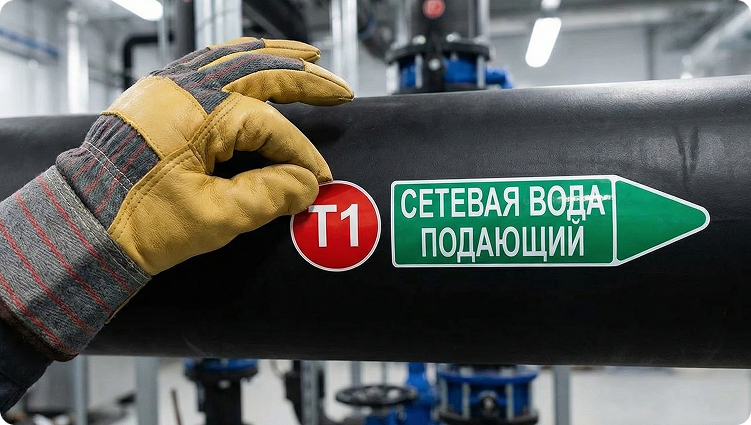

2. Рядом с маркером размещаем идентификатор красного цвета с обозначением «Т1»
2. Рядом с маркером размещаем идентификатор красного цвета «Т1»
Мы выбрали идентификатор красного цвета, так как на схеме нашего объекта этот трубопровод обозначен красной линией с наименованием Т1.
Комплексное применение маркера и идентификатора обеспечивает полную и развернутую маркировку трубопровода: маркер информирует о наименовании, транспортируемого по трубопроводу вещества, и направлении его движения, цвет которого соответствует группе вещества по ГОСТ Р 71918—2024, а идентификатор связывает трубопровод с его обозначением на схеме.
Комплексное применение маркера и идентификатора обеспечивает полную и развернутую маркировку трубопровода: маркер информирует о наименовании, транспортируемого по трубопроводу вещества, и направлении его движения, цвет которого соответствует группе вещества по ГОСТ Р 71918, а идентификатор связывает трубопровод с его обозначением на схеме.

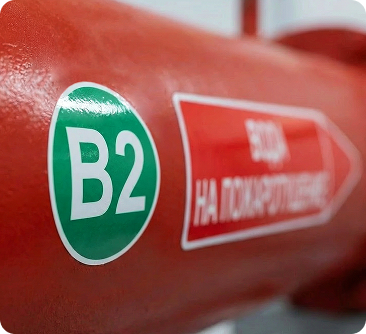

Области применения
Идентификаторы необходимы на всех объектах с инженерными сетями для обеспечения взаимосвязи трубопровода и его обозначения на схеме объекта.
Примеры объектов:
Примеры объектов:
Идентификаторы необходимы на всех объектах с инженерными сетями для обеспечения взаимосвязи трубопровода и его обозначения на схеме объекта. Примеры объектов:
- Тепловые пункты
- Котельные
- Теплогенераторные
- Насосные станции
- Станции пожаротушения
- Хладоцентры
- Промышленные объекты
- Тепловые пункты и котельные
- Теплогенераторные
- Насосные станции и станции пожаротушения
- Хладоцентры
- Другие промышленные объекты с инженерными сетями

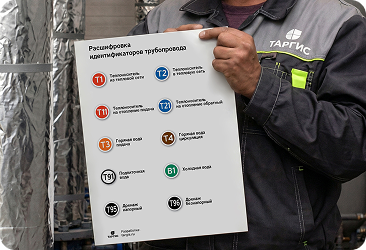

Постеры с расшифровкой идентификаторов
Постеры: расшифровка идентификаторов

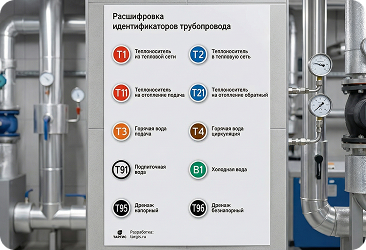

Для расшифровки идентификаторов и сопоставления их с наименованиями трубопроводов применяются специальные постеры, на которых указаны названия трубопроводов по ГОСТ Р 71918—2024 и соответствующие им идентификаторы.
Для заказа идентификаторов и постеров — напишите нам на info@targis.ru. Укажите, какие размеры, цвета и обозначения вам нужны или оставьте заявку на подбор идентификаторов по схеме вашего объекта.
